태블로 Tableau(Line/Bar Dual Axis Chart) 6장

◆ 라인/막대 이중 축 차트

     ▶ 막대 차트와 라인 차트를 활용해 서로 다른 2가지 정보를 하나의 축으로 확인할 수 있기 때문에 지표 비교, 연동 시 유용하게 활용

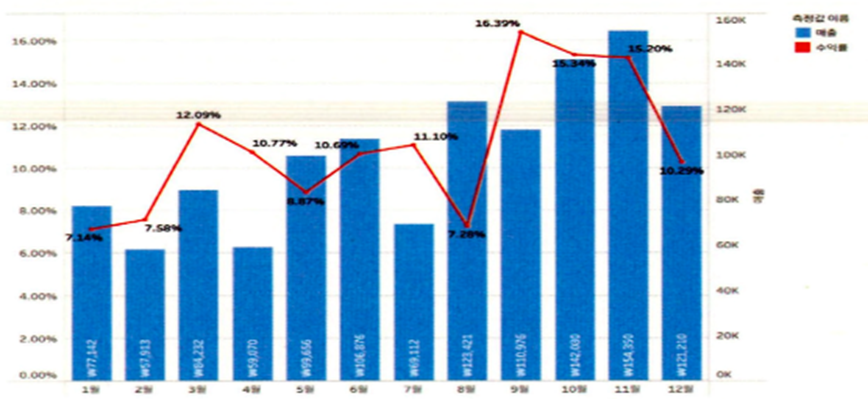

     ▶ 매출 과 수익률을 함께 보여주는 대시보드

          ● Y축(행)을 통해 월별 매출과 수익률의 추이를 확인할 수 있는데 9월 매출은 전달에 비해 줄었지만 수익률은 큰 폭으로 증가했고 n월 매출은 역대 최고치를 기록했지만 9월에 비해 수익률이 낮아진 모습을 확인할 수 있음

          ● 2가지 의 연관된 정보를 막대와 라인을 통해 동시에 표현하면 새로운 인사이트를 습득하거나 올바른 의사결정을 내리는 데 도움이 됨



     ▶ 실습 – 슈퍼스토어 샘플 이용

Superstore_Sample.xlsx

1.35MB



        ● 데이터 구성 예시



        ● 사이드 바에 있는 [주문 날짜] 필드를 열 선반으로 드래그



        ● 열 선반에 있는 [년(주문 날짜)] 필드의 추가 메뉴를 클릭한 후 불연속형의 [월]을 선택



        ●  사이드 바의 빈 공간을 마우스 오른쪽 버튼으로 클릭한 후 [계산된 필드 만들기...]를 클릭하고 다음과 같은 수식을 입력해 [수익률] 필드를 생성

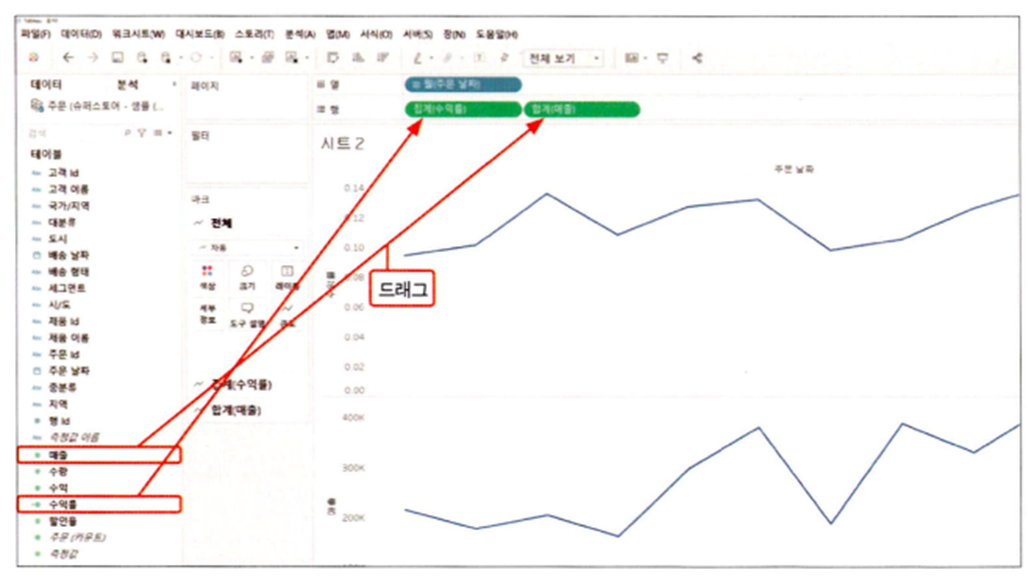

        ● 수익률 필드 와 매출 필드를 각각 행 선반으로 드래그



        ● [매출] 필드의 Y축을 마우스 오른쪽으로 클릭한 후 [이중 축]을 선택



- 이중 축은 하나의 차트에서 여러 측정값을 한 번에 비교할 때 사용할 수 있는 기능

- 각 측정값을 개별 차트로 만들어 표현할 수도 있지만. 이중 축을 사용하면 서로 다른 차트를 합쳐 하나의 차트로 표현할 수 있음



        ●  [집계(수익률)]의 [마크] 카드를 선택한 후 마크 유형을〔자동]에서 [라인]으로 변경

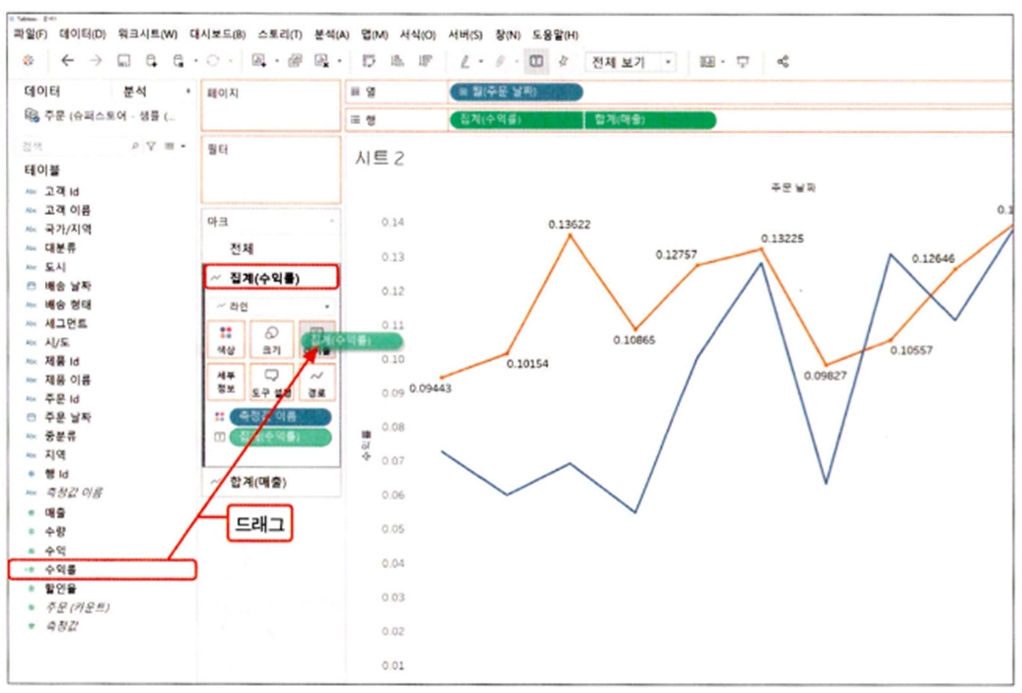

        ●  [수익률] 필드를 [집계(수익률)]의 [마크] 카드 위에 있는 [레이블]로 드래그

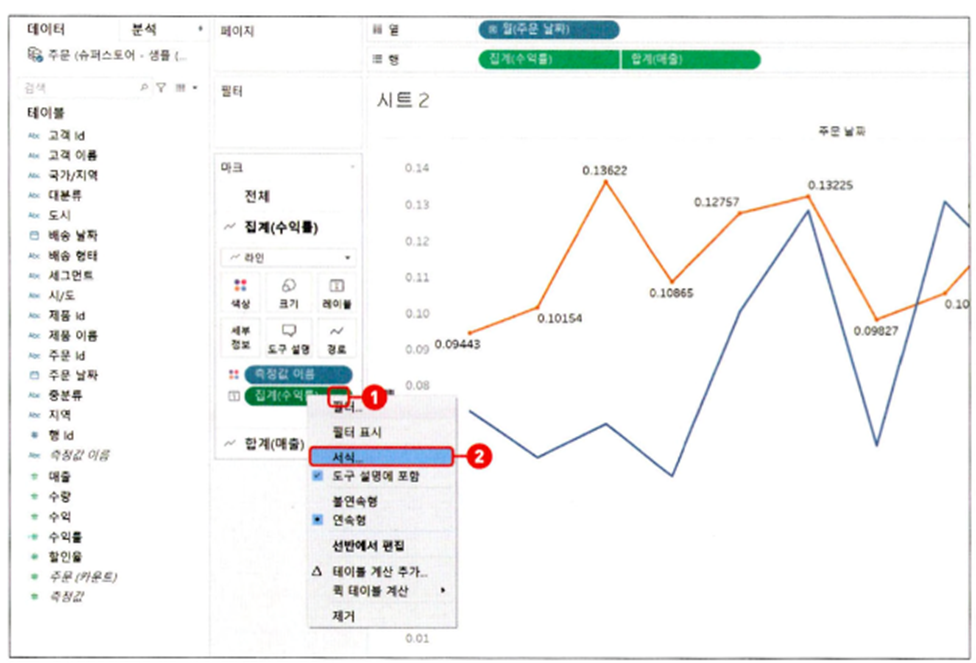

        ● [마크 카드의 [레이블]에 있는 [집계(수익률)] 필드의 추가 메뉴[▼]를 클릭한 후 [서식...]을 클릭

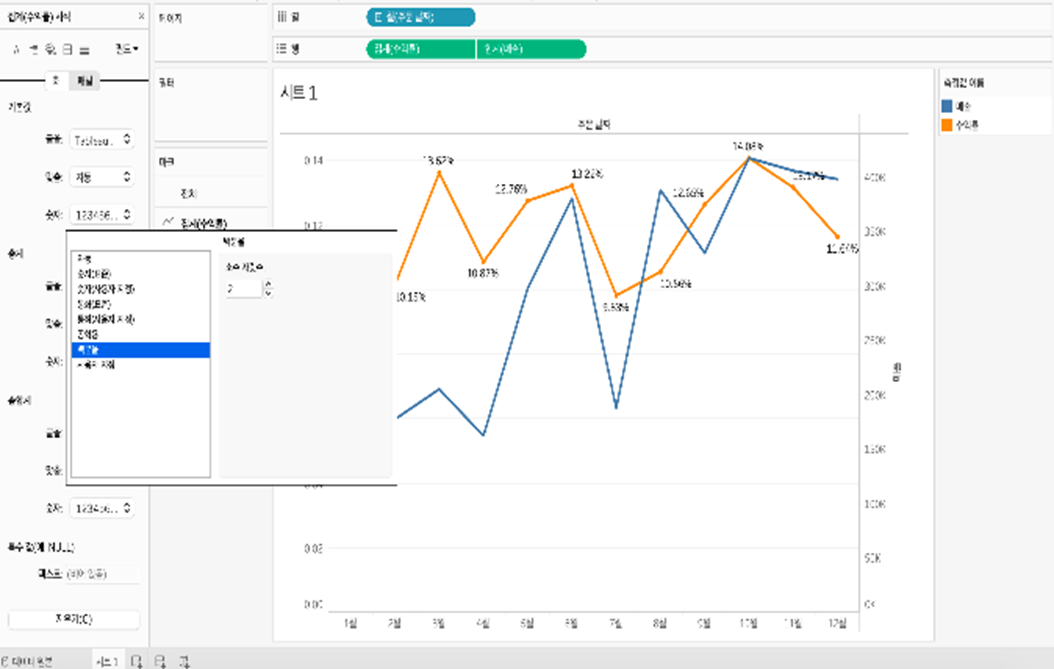

        ● [패널] 탭을 선택해 표시 형식을 [백분율]로 변경

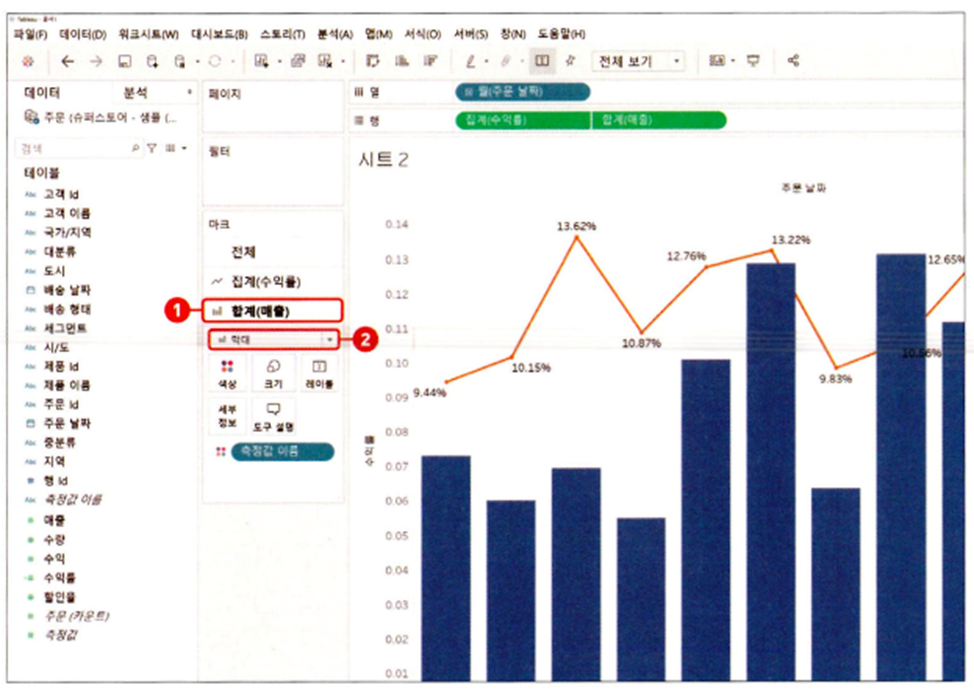

        ● [합계(매출)]의 [마크] 카드를 선택한 후 마크 유형을 [막대]로 변경

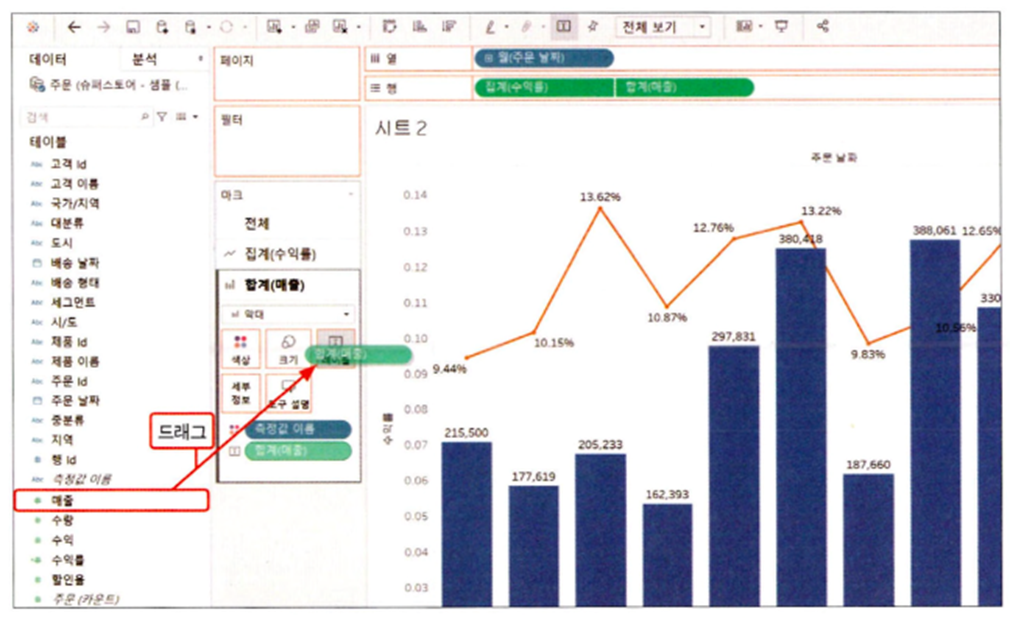

        ● [매출] 필드를 [합계(매출)]의 [마크] 카드 위에 있는 [레이블]로 드래그

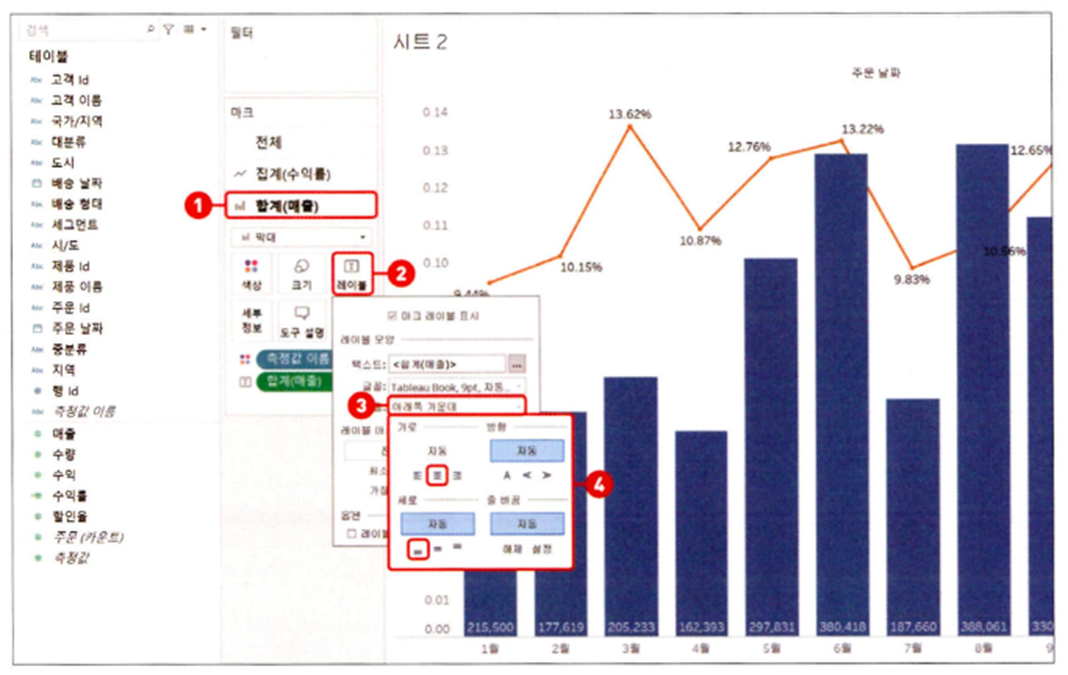

        ● [합계(매출)]의 [마크] 카드에서 [레이블]을 클릭한 후 [맞춤]을 선택해 다음과 같이 레이블 정렬을 변경



        ● [합계(매출)]의 [마크] 카드 위에 있는 [레이블]의 [합계(매출)]의 추가 메뉴를 클릭한 후 [서식...]을 클릭하고 [패널] 탭을 선택해 표시 형식을 [통화(표준)]으로 변경



        ● 수익률 Y축을 마우스 오른쪽 버튼으로 클릭한 후 [맨 앞으로 마크 이동]을 선택

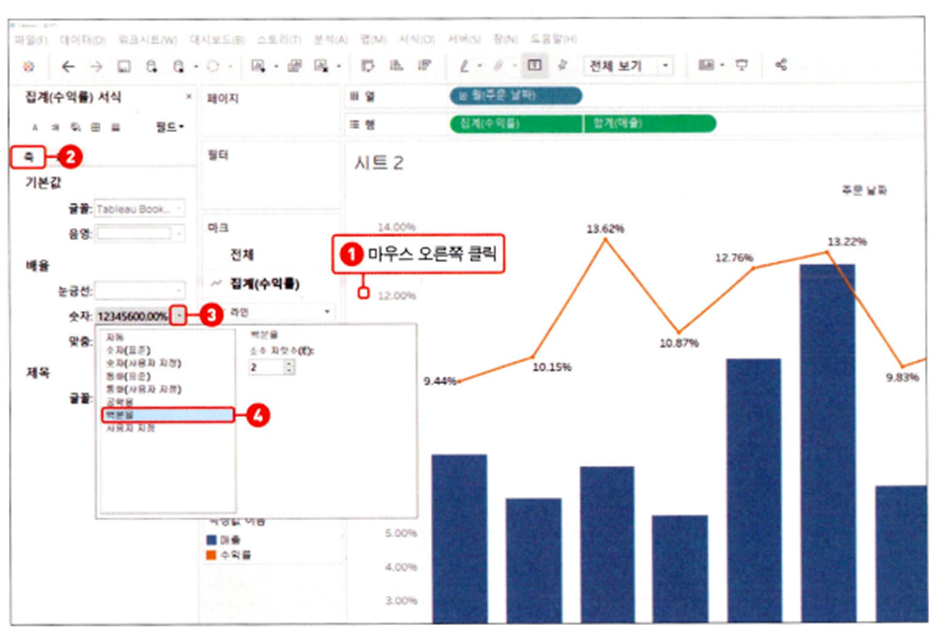

        ● 수익률 Y축을 마우스 오른쪽 버튼으로 클릭한 후 [서식...]을 클릭하고 [축] 탭을 선택해 배율의 표시 형식을 [백분율]로 변경
